06 · CLEAN AGENT · TOTAL FLOODING
방호구역 전체를
방호구역 전체를
가스로 채워 끕니다.
『할로겐화합물 및 불활성기체 소화설비』 기준에 따라 KFI 성능인증 설계프로그램으로 설계하는 전역방출 설비입니다.FK-5-1-12 · HFC-125 · HFC-227ea · HFC-23 · IG-100 중 환경규제 · 상주 여부 · 비용을 따져 약제를 제안합니다.
5종 약제
FK-5-1-12 · HFC-125 · HFC-227ea
HFC-23 · IG-100
HFC-23 · IG-100
2030년
HFC-125 · 227ea 사용 제한
FK-5-1-12로 대비
FK-5-1-12로 대비
60bar
FK-5-1-12 축압식
기존 배관 그대로 교체 가능
기존 배관 그대로 교체 가능
06 · CONDENSED AEROSOL SYSTEM · TOTAL FLOODING
용기실도 배관도 없이,
용기실도 배관도 없이,
구역 전체를 방출합니다.

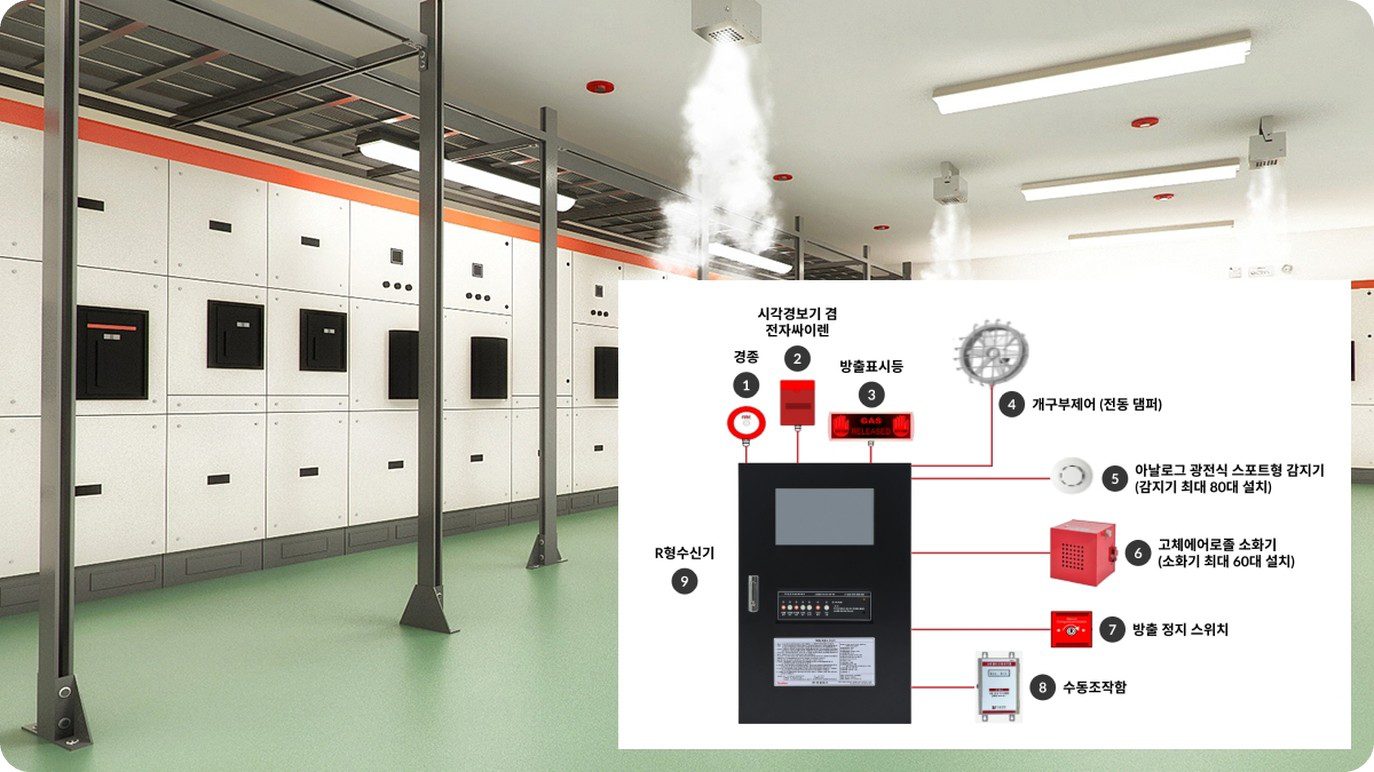

R형 수신기 1대가 감지기 최대 80대, 소화기 최대 60대를 연동합니다.아날로그 광전식 감지기가 연기를 감지하면 수신기가 경보를 울리고 개구부 댐퍼를 닫은 뒤, 벽면 소화기를 일제히 방출합니다.경종 · 싸이렌 · 방출표시등 · 수동조작함까지.
60대
수신기 1대에 연결하는 소화기 최대 수
45.1㎥
설비용 소화기 FP-5700T 1대 방호체적
20초
에어로졸 방출 시간 (15 ~ 20초)
Appendix
제품 사양 · 모델 목록
종합 카탈로그 부록 기준.인증 범위 내 설치를 위한 정확한 모델 선정은 견적 시 확인합니다.
| 소화약제 | 성능인증 | 방출 · 저장 방식 | 최소설계농도 A·C급 / B급 | 최대허용농도 | 저장용기 · 충전량 | 헤드 방호면적 | 설치높이 | 방출시간 | ODP / GWP |
|---|---|---|---|---|---|---|---|---|---|
| FK-5-1-12 | 가설16-2 · 22-1 · 25-3 | 질소추진 · 축압 42/60 bar · 중앙저장 · 모듈러 | 4.5 % / 5.85 % | 10 % | 82.5 L · 140 L / 40 ~ 156 kg | 144 ㎡ | 0.3 ~ 5.5 m | 5 ~ 10초 | 0 / 1 |
| HFC-125 | 가설18-4-1 | 전역방출 · 질소축압 · 가변충전 | 8.7 % / 11.31 % | 11.5 % | 82.5 L 33 ~ 66 kg · 140 L 56 ~ 112 kg | 144 ㎡ | 0.3 ~ 5.0 m | 6 ~ 10초 | 0 / 3,170 |
| HFC-227ea | 가설16-8 | 전역방출 · 중앙저장 · 모듈러 | 6.96 % / 9.23 % | 10.5 % | 82.5 L 42 ~ 83 kg · 140 L 98 ~ 136 kg | 144 ㎡ | 0.3 ~ 5.0 m | 6 ~ 10초 | 0 / 3,350 |
| HFC-23 | 가설11-1 · 12-2 · 13-8 | 전역방출 · 가변충전 (3종 인증) | 15.6 % / 17.55 % | 30 % | 40 · 68 · 82.5 L / 20.6 ~ 60 kg | 247.4 ㎡ | 0.3 ~ 6.6 m | 5.5 ~ 10초 | 0 / 12,400 |
| IG-100 (질소) | 가설15-2 | 전역방출 · 모듈러 · 8 MPa 대용량 용기 | 37.8 % / 45.76 % | 43 % | 84 L (20.6 ㎥) | 144 ㎡ | 0.3 ~ 7.0 m | 36.5 ~ 60초 | 0 / 0 |
| 구분 | 방호체적 | 총무게 | 크기 | 최대 설치높이 | 방출시간 | 형식승인 |
|---|---|---|---|---|---|---|
| 설비용 고체에어로졸 소화기 | 45.1 ㎥ / 대 | 26.7 kg | 30 × 30 × 30 cm | KFI 7.03 m (UL 8.4 m) | 15 ~ 20초 | 소공24-25 |
| 형식 | 적용 규모 | 적용 감지기 | 제어 | 소화기 / 방호체적 | 확장 · 옵션 |
|---|---|---|---|---|---|
| FPK-GR1 (형식승인 수23-2) · R형 | 바닥면적 300 ㎡ 이상 | 아날로그 광전식 스포트형 | 터치 패드 | 60대 / 2,700 ㎥ | LAN 무제한 · Tablet PC 감시 |
| Delta FS · P형 | 300 ㎡ 이하 | 일반형 | 버튼식 | 40대 / 2,000 ㎥ | 전용 중계장치 |
Basis
법적 근거 · 인증
- NFTC 107A할로겐화합물 및 불활성기체 소화설비의 화재안전기술기준
- NFTC 110고체에어로졸 소화설비의 화재안전기술기준
- 2030HFC-125 · HFC-227ea 사용 제한 — FK-5-1-12 축압식 60 bar는 기존 배관 그대로 교체 가능
물분무등소화설비, 우리 현장에 맞는지 확인받기
현장조사·견적은 무료입니다.사진이나 도면만 있어도 시작할 수 있습니다.
