02 · GAS AUTOMATIC FIRE EXTINGUISHING

배전반 문을 열지 않아도,
안에서 먼저 끕니다.

배전반⁠·⁠분전반⁠·⁠제어반 안에 용기를 두고, 화재 열에 소화약제를 방출합니다.유리벌브⁠·⁠열연기감지⁠·⁠열감지튜브, 판넬 구조에 맞는 감지 방식을 고릅니다.소화 후 잔여물이 없어 장비의 2차 손상이 없습니다.

이 제품 견적 요청 사양 · 모델 목록

3방식

유리벌브 · 열연기감지 · 열감지튜브
KFI 형식승인

5.625㎥

1대 최대 방호체적
소화시험 4등급 기준

0잔여물

할로겐화합물소화약제
HFC-227ea · HFC-125 · FK-5-1-12

02 · Types

녹거나, 감지하거나, 터지거나.
불난 자리에서, 판넬에 맞는 방식으로.

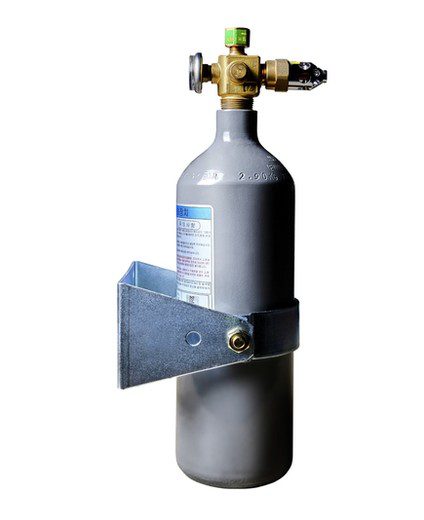

유리벌브형
68 ℃ 유리벌브 파열 → 방출.무전원 ⁠·⁠ 판넬 내부 설치.
H 타입 · JHAF 시리즈

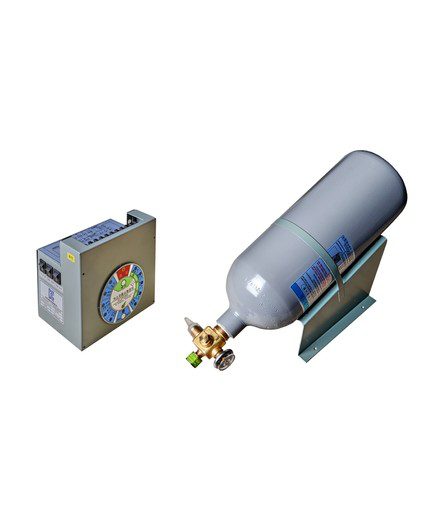

열연기감지형
열 + 연기 이중 감지 → 제어반 방출.알람 ⁠·⁠ 타 설비 연동.
S 타입 · JHAF 시리즈

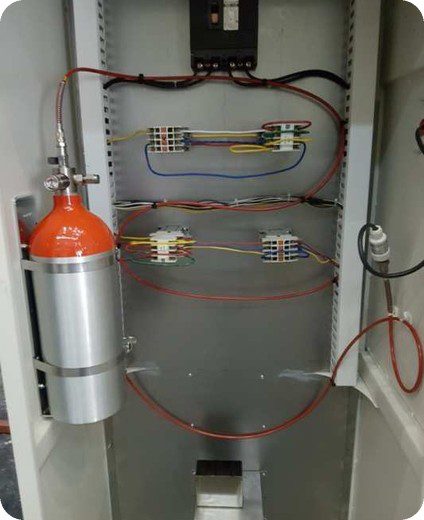

열감지튜브형
132 ℃ 튜브 파열 → 그 자리서 방출.튜브 최대 40 m.
AnyFire (TRACE) · FK-5-1-12

02 · Applications

적용 대상

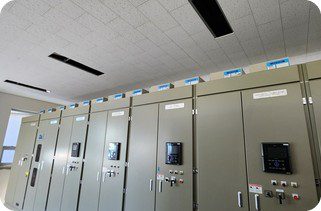

수배전반

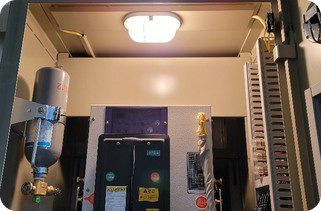

분전반

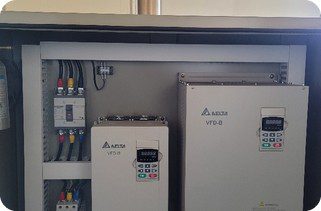

제어반 · 인버터
발전기실 판넬

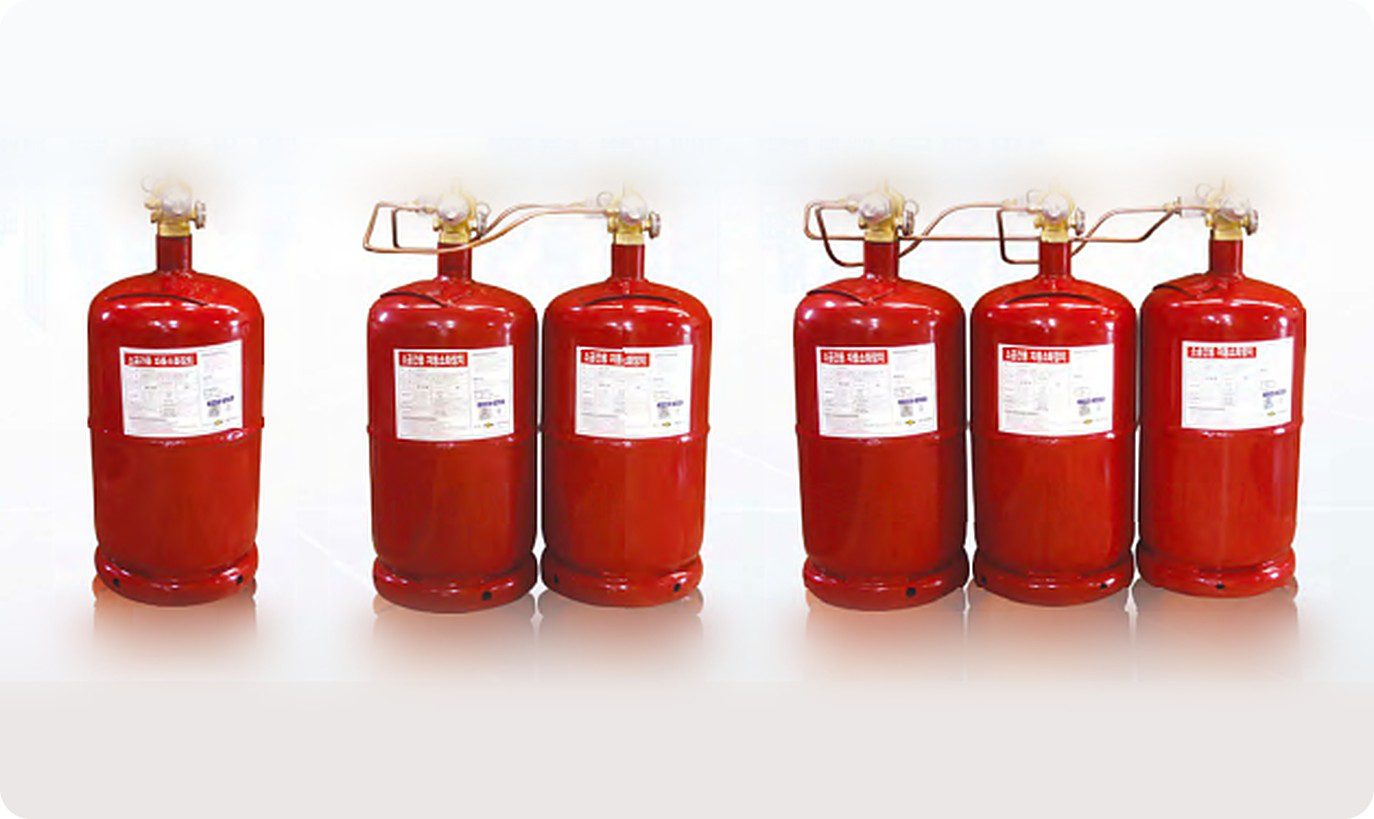

02 · FOR EPS · TPS ROOMS

작은 공간엔 작은 병을.
6 kg부터 16.1 kg까지.

EPS ⁠·⁠ TPS 등 소규모 방호구역 벽면에 설치하는 HFC-125 가스자동소화장치입니다.조기반응형 헤드(68 ℃)가 열을 감지하면 하향 방출 헤드로 약제를 뿌립니다.단독형 1병부터 분리형 4병까지, 구역 높이⁠·⁠면적에 맞춰 구성합니다.

100㎥

분리형 4병 최대 설계방호체적 (DK-1204)

8.9m

2열 구성 시 최대 설치 높이 (1열 4.5 m)

12모델

6 · 9.5 · 12 · 16.1 kg 용기

02 · FOR MRI ROOMS

자성을 띠지 않는 특수 소화장치로
MRI실을 방호합니다.

MRI ⁠·⁠ CT실 전용 가스자동소화장치입니다.용기⁠·⁠밸브⁠·⁠작동장치가 모두 비자성 재질이라 자기장에 영향을 주지 않고, 차폐막 보수 공사 없이 설치합니다.소화 후 잔여물이 남지 않아 고가 장비의 손상을 최소화합니다.

0자성

알루미늄 용기 · 황동 밸브

98.65㎥

9.5 kg × 5병 최대 설계방호체적

30%

알루미늄 용기로 타 제품 대비 경량화

Appendix

제품 사양 · 모델 목록

종합 카탈로그 부록 기준.인증 범위 내 설치를 위한 정확한 모델 선정은 견적 시 확인합니다.

전기판넬용 JHAF 시리즈유리벌브 68 ℃ · 실린더 CrMo강 · 예비전원 DC 24 V · 무전압 접점
모델명	소화약제	약제량	감지 타입	방호체적	설치 타입	총중량
JHAF-1H7	HFC-227ea	1.0 kg	열감지	1.215 ㎥	내장형	3.8 kg
JHAF-2H7	HFC-227ea	2.0 kg	열감지	2.88 ㎥	내장형	5.3 kg
JHAF-2S7	HFC-227ea	2.0 kg	열 + 연기	2.88 ㎥	외장 / 내장	5.3 kg
JHAF-4H7	HFC-227ea	4.0 kg	열감지	5.625 ㎥	내장형	10.4 kg
JHAF-4S7	HFC-227ea	4.0 kg	열 + 연기	5.625 ㎥	외장 / 내장	10.4 kg
JHAF-026H5	HFC-125	0.26 kg	열감지	0.36 ㎥	내장형	0.88 kg
JHAF-06H5	HFC-125	0.6 kg	열감지	1.215 ㎥	외장형	1.65 kg
JHAF-06S5	HFC-125	0.6 kg	열 + 연기	1.215 ㎥	내장형	1.65 kg
JHAF-16H5	HFC-125	1.6 kg	열감지	2.88 ㎥	내장형	5.0 kg
JHAF-16S5	HFC-125	1.6 kg	열 + 연기	2.88 ㎥	외장 / 내장	5.0 kg
JHAF-31H5	HFC-125	3.1 kg	열감지	5.625 ㎥	내장형	9.5 kg
JHAF-31S5	HFC-125	3.1 kg	열 + 연기	5.625 ㎥	외장 / 내장	9.5 kg

EPS · TPS실용 DK 시리즈 (HFC-125)설치높이 1열 4.5 m · 2열 8.9 m · 충전압력 25 bar
시리즈	모델명	구성	방호체적 A·C급 (㎥)	B급 (㎥)	최대방호면적	최대방호거리
6 kg	DK-061	단독형 · 6 kg × 1	12.93	9.23	12.38 ㎡	3.61 m
6 kg	DK-062	분리형 · 6 kg × 2	25.86	18.46	24.76 ㎡	7.22 m
9.5 kg	DK-951S	단독형 · 9.5 kg × 1	20.48	14.62	19.56 ㎡	5.42 m
9.5 kg	DK-952S	분리형 · 9.5 kg × 2	40.96	29.26	39.12 ㎡	10.84 m
9.5 kg	DK-953S	분리형 · 9.5 kg × 3	61.44	43.89	58.68 ㎡	16.26 m
12 kg	DK-1201	단독형 · 12 kg × 1	25.86	18.49	24.76 ㎡	6.86 m
12 kg	DK-1202	분리형 · 12 kg × 2	51.72	36.98	49.52 ㎡	13.72 m
12 kg	DK-1203	분리형 · 12 kg × 3	77.58	55.47	74.28 ㎡	20.58 m
12 kg	DK-1204	분리형 · 12 kg × 4	100.00	73.96	99.04 ㎡	27.44 m
16.1 kg	DK-1611	단독형 · 16.1 kg × 1	33.45	23.87	31.98 ㎡	8.86 m
16.1 kg	DK-1612	분리형 · 16.1 kg × 2	66.90	47.74	63.96 ㎡	17.72 m
16.1 kg	DK-1613	분리형 · 16.1 kg × 3	100.00	71.61	95.94 ㎡	26.58 m

MRI · CT실용 DK-95M 시리즈 (HFC-125)소공15-8 · 15-8-1 · 비자성 용기 · 밸브 · 감지부 68 ℃
모델명	구성	방호체적 A·C급 (㎥)	B급 (㎥)	최대방호면적 (1열)	설치높이 1열 / 2열	총중량
DK-951M	단독형 · 9.5 kg × 1	19.73	14.08	17.73 ㎡ (4.91 × 3.61)	4.5 m	15.9 kg
DK-952M	분리형 · 9.5 kg × 2	39.46	28.16	17.73 ㎡ × 2	4.5 / 9.0 m	32.2 kg
DK-953M	분리형 · 9.5 kg × 3	59.19	42.24	17.73 ㎡ × 3	4.5 / 9.0 m	48.3 kg
DK-954M	분리형 · 9.5 kg × 4	78.92	56.32	17.73 ㎡ × 4	4.5 / 9.0 m	64.4 kg
DK-955M	분리형 · 9.5 kg × 5	98.65	70.40	17.73 ㎡ × 5	4.5 / 9.0 m	80.5 kg

열감지튜브형 AnyFire (TRACE)(주)에스텍시스템 · FK-5-1-12 (약18-7) · 폴리머 튜브 Ø6 / Ø4 mm
소화시험등급	방호체적	형식승인	작동온도	튜브 길이	용기 용량 / 약제량	충전압력
4등급	5.625 ㎥	소공 26-43	132 ℃	2 ~ 40 m	3.5 L / 3.7 kg	15 bar
2등급	1.215 ㎥	소공 20-21	121 ℃	1 ~ 10 m	0.9 L / 1 kg	8 bar

소화시험 등급별 방호체적: 1등급 0.36 ㎥ · 2등급 1.215 ㎥ · 3등급 2.88 ㎥ · 4등급 5.625 ㎥ · 5등급 9.72 ㎥

Basis

법적 근거 · 인증

KFI형식승인 제품 — JHAF · DK · DK-95M · AnyFire(소공 26-43 / 20-21)
2030HFC-125 · HFC-227ea 사용 제한 예정 — FK-5-1-12 모델로 대비 가능
